Remplacer un vieil interrupteur par un bouton poussoir Legrand sur un circuit déjà en place soulève une question précise : peut-on se greffer sur le câblage existant sans tirer de nouveaux fils ni reprendre le tableau ? La réponse dépend du type de circuit d’origine (simple allumage, va-et-vient, télérupteur) et de ce que la norme autorise réellement lors d’une modification partielle.
Bouton poussoir Legrand et circuit existant : compatibilité selon le câblage d’origine
Tous les circuits d’éclairage ne se valent pas quand on veut y brancher un poussoir. Le tableau ci-dessous résume ce qui change selon la configuration de départ.
| Circuit d’origine | Télérupteur déjà présent | Fils disponibles dans la boîte | Branchement du poussoir Legrand |
|---|---|---|---|
| Télérupteur (plusieurs points de commande) | Oui | Phase (fil rouge ou marron) + retour poussoir (fil orange ou violet) | Direct : le poussoir se câble sur les deux fils existants, borne par borne |
| Va-et-vient (deux interrupteurs) | Non | Phase + deux navettes + retour lampe | Remplacement du mécanisme possible, mais nécessite l’ajout d’un télérupteur au tableau |
| Simple allumage (un seul interrupteur) | Non | Phase + retour lampe | Le poussoir se branche physiquement, mais sans télérupteur la lumière ne reste pas allumée |
Le cas le plus simple est celui du circuit télérupteur déjà câblé. La boîte d’encastrement contient deux fils dédiés au poussoir. Retirer l’ancien mécanisme et connecter le nouveau Legrand (Céliane, Mosaic ou Dooxie) prend quelques minutes, sans toucher au reste de l’installation.
Le va-et-vient pose un problème différent. Les navettes (fils qui relient les deux interrupteurs) ne sont pas compatibles avec le fonctionnement d’un poussoir sans télérupteur. Il faut donc ajouter un module au tableau, ce qui modifie le circuit au-delà du simple remplacement d’un mécanisme.
Câblage du poussoir Legrand sur télérupteur : bornes et section de fil

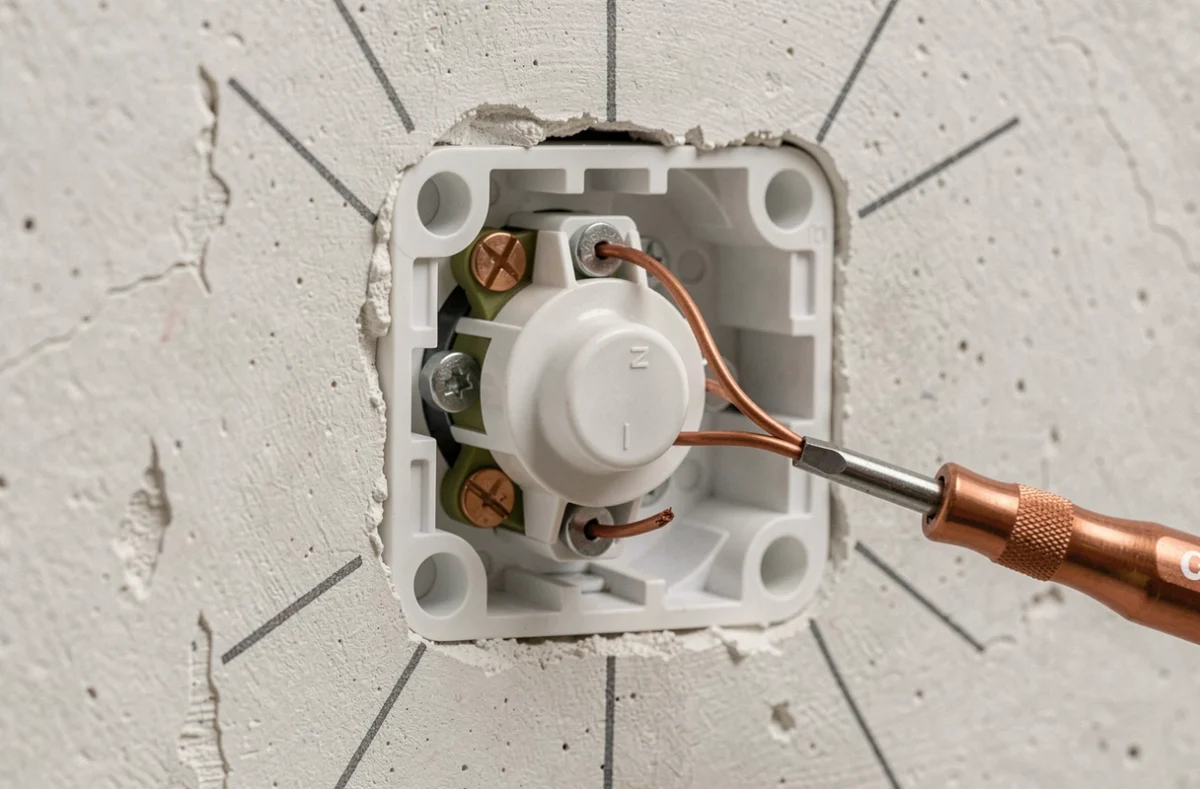

Sur un circuit télérupteur existant, le branchement d’un bouton poussoir Legrand se résume à deux connexions.
- La borne marquée « 1 » ou « L » reçoit le fil de phase (généralement rouge ou marron) qui arrive depuis le disjoncteur du circuit d’éclairage
- La borne marquée « 2 » ou « A1 » reçoit le fil de retour poussoir (orange, violet ou parfois gris) qui descend vers la bobine du télérupteur
- Aucun fil neutre (bleu) ne se branche sur le poussoir lui-même, sauf si le modèle intègre un voyant lumineux, auquel cas un raccordement au neutre est prévu sur le mécanisme
La section de fil standard pour un circuit d’éclairage est du 1,5 mm². Si le circuit existant utilise cette section, aucun changement de câble n’est nécessaire. La gamme Céliane comme la gamme Dooxie de Legrand acceptent cette section dans leurs bornes automatiques.
Un point souvent négligé sur les forums : le poussoir est un contact momentané, pas un interrupteur. Appuyer envoie une impulsion à la bobine du télérupteur, qui change l’état du circuit (allumé ou éteint). Relâcher coupe l’impulsion. Si la lumière ne réagit pas, le problème vient presque toujours du télérupteur ou du câblage en amont, pas du poussoir.
Passer d’un va-et-vient à un bouton poussoir Legrand : ce que ça implique au tableau
Transformer un va-et-vient en commande par poussoirs oblige à installer un télérupteur dans le tableau électrique. Les deux navettes existantes entre les boîtes d’encastrement deviennent inutiles dans leur fonction d’origine, mais l’une d’elles peut servir de retour poussoir si elle est correctement réaffectée.
Cette opération dépasse le simple remplacement de mécanisme. Elle suppose de repérer les fils dans chaque boîte, d’identifier la phase et le retour lampe, puis de recâbler chaque point de commande comme un poussoir relié au télérupteur.
Le télérupteur se raccorde sur le même disjoncteur que le circuit d’éclairage concerné. Il occupe un module dans le tableau. Si le coffret est plein, un problème se pose, car la révision 2024 de la norme NF C 15-100 impose désormais une réserve de modules au tableau pour toute modification d’un circuit existant.
Repérage des fils dans la boîte d’encastrement
L’ancien interrupteur va-et-vient comporte trois bornes : une commune (L) et deux navettes. Le poussoir Legrand n’en utilise que deux. Identifier le fil de phase (celui qui arrive du disjoncteur) est la première étape. Un testeur de tension sans contact permet de le repérer rapidement, disjoncteur enclenché, avant de couper le courant pour travailler.
Le fil de retour lampe part vers le luminaire. Dans la nouvelle configuration, ce fil ne passe plus par le poussoir : il rejoint directement le télérupteur au tableau. Le poussoir ne voit que la phase et le fil de commande de la bobine.
Norme NF C 15-100 et modification d’un circuit d’éclairage existant
Les tutoriels sur le branchement de poussoirs mentionnent rarement un changement réglementaire récent. Depuis le 1er septembre 2025, toute modification d’un circuit d’éclairage existant relève de la série NF C 15-100:2024, et non plus seulement les installations neuves.
Remplacer un poussoir par un modèle identique (même fonction, même circuit) reste une opération de maintenance qui n’entre pas dans ce périmètre. En revanche, ajouter un télérupteur, créer un nouveau point de commande ou reprendre le câblage dans le tableau constitue une modification soumise aux nouvelles exigences.
Parmi les obligations concrètes :
- Organisation du tableau avec repérage lisible des circuits
- Protections différentielles conformes aux spécifications de la révision 2024
- Réserve de modules disponibles dans le coffret pour de futures extensions
- Schéma de l’installation remis après intervention
Pour un remplacement simple de mécanisme (poussoir pour poussoir sur un télérupteur existant), ces contraintes ne s’appliquent pas. Toute la question de « brancher un bouton poussoir Legrand sans tout refaire » se joue là : tant que le circuit reste fonctionnellement identique, la modification reste légère.
Ajouter un point de commande supplémentaire sur un télérupteur existant (par exemple un troisième poussoir dans un couloir) se situe dans une zone grise. Le circuit n’est pas créé mais étendu. Dans ce cas, vérifier que le disjoncteur en place correspond toujours à la charge et que le tableau dispose d’un repérage à jour reste la précaution minimale à prendre avant de refermer la boîte d’encastrement.
